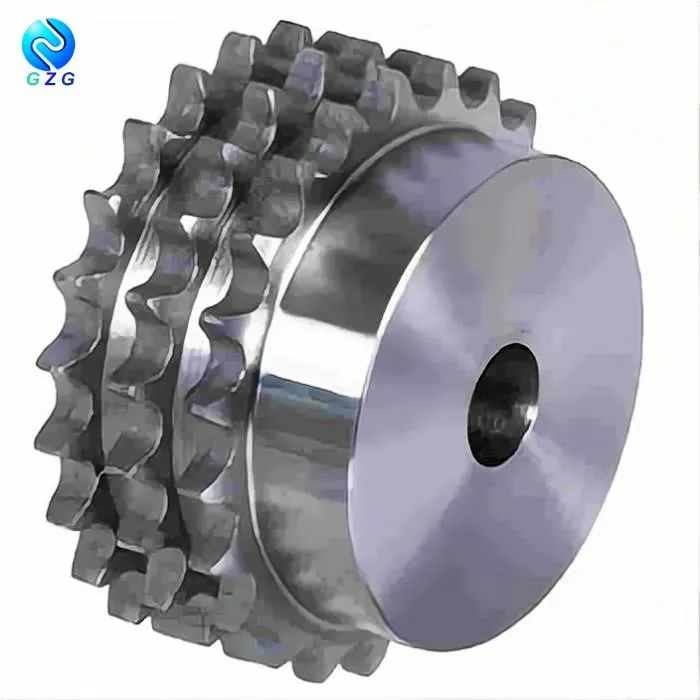

ANSI Sprocket 80 Basic Transmission Part

Funktioner:

ANSI Sprocket 80 er en type amerikansk standard kædehjul, der er meget udbredt i forskellige industrier til kraftoverførselsformål. Guizhou GZG er en førende producent af ANSI Sprocket 80 og producerer en bred vifte af tandhjul, herunder pladehjul, simplex, duplex og multiplex tandhjul.

							80
							BEMÆRK			mm
							Tonehøjde			25.40
							Rulle Φ			15.875
							h			14.61
							h1			14.15
							h2			43.43
							Mål: mm
Tænder	OD	P.C.D	Keder sig	Type B Simplex			Type B duplex				Materiale
				Hub		Vægt kg	Keder sig	Hub		Vægt kg
				BD	BL			BD	BL
8	76.5	66.4	25.4	49.2	41.28	0.63					C45
9	85.1	74.3	25.4	57.2	41.28	0.72
10	93.5	82.2	25.4	65.1	41.28	0.99	25.4	65.09	69.85	1.62
20	175.5	162.4	25.4	108.0	38.10	3.78	25.4	127.00	69.85	8.19
30	256.8	243.0	30.16	120.7	50.80	7.83	25.4	146.05	76.20	17.78
40	338.1	323.7	30.16	120.7	50.80	12.02
50	419.1	404.5	31.75	120.7	50.80	16.79
60	499.9	485.3	31.75	133.4	50.80	24.53	38.1	146.05	95.25	41.99
65	540.3	525.7	31.75	133.4	50.80	27.81
68							38.1	152.4	101.60	43.29
76							38.1	152.4	101.60	50.85
95							38.1	152.4	107.95	74.25

GZG's ANSI Sprocket 80 fås i en række tænder fra 8 til 95 tænder. Men hvis en kunde har brug for flere tænder, kan de give os tegningerne, og vores ingeniører vil sikre, at det tilpassede kædehjul er designet til de nødvendige specifikationer. ANSI Sprocket 80 bruges normalt sammen med A-seriens industrikæder. Den er lavet af højkvalitets 45 stål og kan parres med kulstofstålkæder eller rustfri stålkæder baseret på specifikke anvendelseskrav. Hos GZG fremstiller vi vores ANSI Sprocket 80 i henhold til strenge kvalitetsstandarder. Vi anvender avancerede bearbejdningsteknikker for at sikre, at vores tandhjul er præcise og har en høj overfladefinish. Dette resulterer i fremragende ydeevne, forlænget udstyrs levetid og minimeret nedetid for vores kunder.
