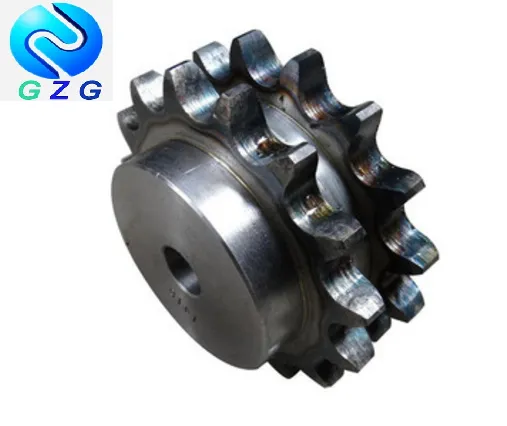

Krafttransmission kædehjul ANSI 50
Power Transmission Sprocket ANSI 50 er en type tandhjul, der almindeligvis anvendes i mekaniske krafttransmissionssystemer. Den er designet til at overføre drejningsmoment og rotation mellem aksler ved hjælp af en kæde. ANSI (American National Standards Institute) 50-standarden refererer til kædestigningen - afstanden mellem centerlinjerne af tilstødende ruller i kæden. I tilfælde af ANSI 50 er stigningen 15,875 mm (0,625 tommer).
Kraftoverførselskædehjulet ANSI 50 kommer i forskellige størrelser, med forskellige antal tænder og borestørrelser. Antallet af tænder bestemmer hastighedsforholdet mellem de drivende og drevne aksler, mens boringsstørrelsen bestemmer diameteren på den aksel, som kædehjulet kan monteres på. Tandhjulet kan også have kilespor eller sætskruer for at forhindre det i at glide eller rotere på akslen.
En af fordelene ved at bruge et kæde- og tandhjulssystem til kraftoverførsel er dets evne til at imødekomme fejljustering og stødbelastninger. Kæden kan strække sig eller komprimeres lidt for at kompensere for mindre skævheder mellem drivaksler og drevne aksler, hvorimod andre typer kraftoverførselssystemer som remme eller gear måske ikke tolererer sådanne skævheder. Kæden er også i stand til at absorbere stødbelastninger, der kan opstå på grund af pludselig acceleration eller deceleration af systemet.
Produktparametre
 |
50 | ||||||||||
| BEMÆRK | mm | ||||||||||
| Tonehøjde | 15.875 | ||||||||||
| Rulle Φ | 10.16 | ||||||||||
| h | 8.71 | ||||||||||
| h1 | 8.43 | ||||||||||
| h2 | 26.54 | ||||||||||
| Mål: mm | |||||||||||
| Tænder | OD | P.C.D | Keder sig | Type B Simplex | Type B duplex | Materiale | |||||
| Hub | Vægt kg |
Keder sig | Hub | Vægt kg |
|||||||
| BD | BL | BD | BL | ||||||||
| 8 | 47.8 | 41.5 | 15.875 | 28.6 | 25.4 | 0.11 | C45 | ||||
| 9 | 53.1 | 46.4 | 15.875 | 111.1 | 25.4 | 0.16 | |||||
| 10 | 58.4 | 51.4 | 15.875 | 39.7 | 25.4 | 0.22 | |||||
| 11 | 63.5 | 56.4 | 15.875 | 44.5 | 25.4 | 0.29 | 15.875 | 37.3 | 44.45 | 0.43 | |
| 12 | 68.8 | 61.3 | 15.875 | 50.4 | 25.4 | 0.37 | 15.875 | 42.9 | 44.45 | 0.56 | |
| 13 | 73.9 | 66.3 | 15.875 | 47.6 | 25.4 | 0.40 | 15.875 | 47.6 | 44.45 | 0.70 | |
| 14 | 79.0 | 71.2 | 15.875 | 54.0 | 25.4 | 0.51 | 15.875 | 52.4 | 44.45 | 0.84 | |
| 15 | 84.3 | 76.4 | 15.875 | 60.3 | 25.4 | 0.60 | 19.05 | 58.7 | 44.45 | 1.00 | |
| 16 | 89.4 | 81.4 | 15.875 | 63.5 | 25.4 | 0.68 | 19.05 | 63.5 | 44.45 | 1.18 | |
| 17 | 94.5 | 86.4 | 15.875 | 68.3 | 25.4 | 0.78 | 19.05 | 68.3 | 44.45 | 1.37 | |
| 18 | 99.6 | 91.4 | 15.875 | 73.0 | 25.4 | 0.90 | 19.05 | 74.6 | 44.45 | 1.61 | |
| 19 | 104.6 | 96.4 | 15.875 | 76.2 | 25.4 | 1.00 | 25.40 | 79.4 | 44.45 | 1.76 | |
| 20 | 109.7 | 101.5 | 19.05 | 76.2 | 25.4 | 1.03 | 25.40 | 82.6 | 44.45 | 1.92 | |
| 21 | 114.8 | 106.5 | 19.05 | 76.2 | 25.4 | 1.08 | 25.40 | 88.9 | 44.45 | 2.21 | |
| 22 | 119.9 | 111.6 | 19.05 | 76.2 | 25.4 | 1.15 | 25.40 | 90.5 | 47.63 | 2.51 | |
| 23 | 125.0 | 116.6 | 19.05 | 76.2 | 25.4 | 1.20 | 25.40 | 92.1 | 47.63 | 2.75 | |
| 24 | 130.0 | 121.6 | 19.05 | 76.2 | 31.75 | 1.49 | 25.40 | 92.1 | 47.63 | 2.93 | |
| 25 | 135.1 | 126.7 | 19.05 | 76.2 | 31.75 | 1.53 | 25.40 | 92.1 | 47.63 | 3.12 | |
| 26 | 140.2 | 131.7 | 19.05 | 76.2 | 31.75 | 1.55 | 25.40 | 95.3 | 47.63 | 3.39 | |
| 30 | 160.5 | 151.9 | 19.05 | 78.0 | 31.75 | 2.05 | 25.40 | 95.3 | 47.63 | 4.23 | |
| 32 | 170.7 | 162.0 | 19.05 | 78.0 | 31.75 | 2.23 | 25.40 | 95.3 | 47.63 | 4.71 | |
| 35 | 185.9 | 177.1 | 19.05 | 78.0 | 31.75 | 2.45 | 25.40 | 95.3 | 47.63 | 5.53 | |
| 36 | 191.0 | 182.1 | 19.05 | 78.0 | 31.75 | 2.54 | 30.16 | 101.6 | 53.98 | 6.27 | |
| 40 | 211.3 | 202.3 | 19.05 | 78.0 | 31.75 | 2.93 | 30.16 | 101.6 | 53.98 | 7.44 | |
| 95 | 489.5 | 480.1 | 25.4 | 108.0 | 44.45 | 14.40 | 33.34 | 114.3 | 60.33 | 28.94 | |
| 96 | 494.5 | 485.2 | 25.4 | 108.0 | 44.45 | 14.81 | 33.34 | 114.3 | 60.33 | 30.34 | |
| 102 | 524.8 | 515.5 | 25.4 | 108.0 | 44.45 | 16.34 | 33.34 | 114.3 | 60.33 | 32.71 | |
| 112 | 575.3 | 566.0 | 25.4 | 108.0 | 44.45 | 18.90 | 33.34 | 133.4 | 60.33 | 40.60 | |
Produktbillede
For at sikre korrekt drift og forlænge levetiden af kraftoverførselskædehjulet ANSI 50, er det vigtigt at vælge den rigtige størrelse og type af kæde og kædehjul til applikationen, samt at opretholde korrekt spænding og smøring. For meget spænding kan forårsage for tidligt slid og belastning af lejerne, mens for lidt spænding kan få kæden til at glide eller springe tænder. Korrekt smøring reducerer friktion og slid og hjælper også med at forhindre rust og korrosion.
Vores fabrik
værksted
værksted
værksted
værksted
Afslutningsvis er kraftoverførselskædehjulet ANSI 50 en alsidig og pålidelig komponent i mekaniske kraftoverførselssystemer. Dets standardiserede design og specifikationer sikrer kompatibilitet og udskiftelighed med andre ANSI 50 kæder og tandhjul. Uanset om det bruges i industrimaskiner, landbrugsudstyr eller bilsystemer, giver ANSI 50 kædehjulet en robust og fleksibel løsning til at overføre kraft og bevægelse. Så hvis du ønsker, at dit mekaniske system skal fungere effektivt, skal du vælge Power Transmission Sprocket ANSI 50.
